Втулки, крепеж и не только: что можно напечатать для машины на 3D-принтере
Не за горами тот день, когда мастер автосервиса будет спрашивать клиента – «ставим оригинальную запчасть, китайскую или печатаем у нас?». Пока же столь фантастическое будущее еще не наступило, давайте разберемся, как можно задействовать 3D-принтер в повседневном ремонте автомобиля своими руками и что на нем можно напечатать из деталей машины?
Когда-то в инструментальном ящике среднестатистического автолюбителя жил лишь простейший набор инструментов – рожковые ключи, пассатижи, несколько отверток и непременный молоток на килограмм-полтора. Узкозаточенные специнструменты для разборки тех или иных узлов слыли редкостью, ибо моторы, трансмиссии и подвески были простыми, а свободного места под капотами – с избытком.
С годами все поменялось… Увесистый повседневный ящик с инструментами жигулиста из 80-х зачастую можно заменить навороченным продвинутым мультитулом, зато для полномасштабного самостоятельного обслуживания и ремонта современного автомобиля требуется целый арсенал сложных средств, способных привести в ужас автолюбителя карбюраторной эпохи. И те, кто осознанно становятся владельцами немолодого бизнес-класса или даже премиума, видят отчетливый смысл в приобретении инструментов или софта, предназначенного для автосервисов, а вовсе не для любителей. Ибо частенько именно в руках любителей (например, купленная вскладчину в рамках интернет-автоклуба поклонников какой-либо модели) оснастка приносит куда большую пользу, нежели в кривоватых руках мастеров из дилерского центра.
Да, по-своему правы те, кто уверен, что приобретение, к примеру, специальных оправок для фиксации валов при замене ГРМ, нерационально – востребованы они весьма нечасто, и за эти же деньги процедуру вам проведут в сервисе, где такие оправки давно имеются, а небольшую разницу в деньгах покроет экономия времени и сил. Но многие резонно считают иначе: если автовладелец умеет и любит делать что-то своими руками, то он и сделает качественнее (ибо его не подгоняет план и график!), и стоимость инструмента впоследствии отобьет за счет помощи одноклубникам своего города или района с аналогичными машинами. В общем, правды тут, как всегда, две, и какая «правдивее» – вопрос индивидуальный…
Да, у суперпрофессионалов-реставраторов в наличии есть даже станки типа «английского колеса» с огромным ассортиментом оснастки, позволяющей самостоятельно изготовить сложнейшие кузовные детали из листового железа! Но если говорить о любителях-хоббийщиках, занимающихся некоммерческим ремонтом и восстановлением автомобилей для души, но на достаточно высоком уровне, то самый продвинутый на сегодняшний день инструмент в их арсенале – это, наверное, 3D-принтер. Категорически необходимым его, безусловно, назвать нельзя и едва ли целесообразно приобретать исключительно в расчете на ремонт авто. Но если он у вас УЖЕ есть и освоен/осваивается, то и в гараже ему найдется немало работы – во многих случаях принтер и ремонт облегчает изрядно, и деньги экономит!
Сам по себе 3D-принтер далеко не сегодня поселился в гаражах продвинутых ремонтников-любителей и даже профессионалов. Многим он уже хорошо известен в этом качестве, и в самом ближайшем будущем расширение его потенциала видится практически безграничным! К примеру, еще в 2015 году Toyota предлагала владельцам городских трициклов i-Road печатать пластиковые кузовные панели для придания индивидуальности мини-машинкам, а один из крупнейших производителей запчастей в мире, компания Mahle, совместно с Фраунхоферским институтом химических технологий совсем недавно представила пластиковый блок-корпус для распредвала!
Полимеры уже активно проникают даже в ответственные узлы моторов, а любительские «алишные» 3D-принтеры осваивают все новые виды пластиков и даже поглядывают в сторону металлов. Так что не исключено, что не за горами время, когда мы будем забивать в поисковую строку браузера запрос, типа «скачать файл для печати комплекта запчастей для капремонта двигателя Лада Гранта», а затем нажимать на кнопочку «отправить на печать»… «Количество копий: поршень – 4 штуки, вкладыш шатунный – 8 штук…» и так далее.
Шутки шутками, но уже сегодня многие автолюбители успешно печатают себе пластиковые детали, которые изготовить на принтере проще, быстрее и дешевле, чем заказывать в магазине и ждать. А частенько бывает так, что даже одна-единственная созданная технологией трехмерной печати пластиковая деталюшка экономит сумму, превышающую стоимость самого 3D-принтера начального уровня!
Взять, к примеру, фирменные болячки некоторых немецких авто «из первой тройки» – износ зубьев шестерней в электронной дроссельной заслонке, которые можно купить только в сборе с заслонкой, или направляющие стеклоподъемника, существующие только в составе механизма подъемника в сборе… Особо продвинутые «тридэшники» обладают 3D-сканерами, позволяющими не чертить деталь с нуля в программе-моделировщике, снимая размеры штангенциркулем с оригинала, а просто отсканировать ее. А у некоторых в арсенале имеются принтеры, размеры области печати которых позволяют напечатать даже колесный колпак R15-R17… Правда, это, скорее, исключение, и большинство «печатающих автомобилистов» располагают относительно скромными китайскими принтерами с областью печати, не превышающей 200х200х200 мм, плюс-минус…
О своих примерах использования 3D-принтера в практике любительского авторемонта «Колесам» рассказал один из наших читателей, Владимир из подмосковного Щелково, активно использующий его для реставрации своего старенького универсала Volvo 850 1995 года.
Крепление резинового уплотнителя двери
На стыке передней и задней дверей в Volvo 850 проложен резиновый уплотнитель. И там, где контур двери в районе стекла образует «ступеньку», уплотнитель поддерживает достаточно сложной формы пластиковая деталь. Со временем на ней от хрупкости отламываются фиксирующие лепестки, и уплотнитель начинает провисать и отходить. Найти отдельно этот элемент практически нереально, а вот «клонировать» по образцу-оригиналу – запросто!
Упоры для опускания ветровика в люке
Когда открывается электрический потолочный люк, перед ним поднимается полоска-«ветровик», защищающая салон от попадания пыли и насекомых на скорости. Поднимает «ветровик» пружина, а вот складывается он при движении люка на закрытие, упираясь в пластиковые скользящие упоры. Эти детали со временем приобретают хрупкость и разрушаются, а заказать и приобрести новые чрезвычайно сложно.
Пистоны крепления накладок порогов
Штатные верхние пистоны крепления фальш-порогов на Volvo 850 одноразовые: шляпки ломаются при снятии, а распорный штырь выдавливается внутрь порога. Стоят эти ерундовые детальки под 200 рублей штучка, а нужно их 14 штук… Изготовленные на 3D-принтере, новые пистоны имеют улучшенную конфигурацию (клин вместо цилиндрического распорного штырька) и обходятся очень дешево!
Втулка замка крышки бензобака
Простенькая цилиндрическая втулочка-направляющая, через которую выходит запирающий крышку бензобака язычок замка. Деталь ерундовая, но весьма ответственная. Изнашиваясь, она вызывает перекос язычка и риск в один прекрасный день не открыть бензобак… Отдельно в каталогах втулка не детализируется и не продается, но зато легко печатается.
Уплотнитель плафона подсветки номерного знака
Съемный плафон любого вспомогательного светового прибора защищается от проникновения влаги прокладкой из эластомера, повторяющей его контуры. Чаще всего эта прокладка идет в комплекте с фонарем и в виде самостоятельной детали не существует. Однако ее несложно напечатать из специального эластичного «резинопластика», и новая прокладка будет ничуть не хуже оригинальной.
Это лишь несколько примеров полезных мелочей, которые владелец «850-й» изготовил себе на принтере. И пусть вас не смущает желтый цвет у некоторых – на фото попали пробные прототипы из дешевого филамента, а конечный вариант печатался из пластиков с другими свойствами.
Сейчас в работе у Владимира находится еще одна интересная деталь – часть корпуса выключателя кик-дауна. Этот выключатель располагается в пластиковом цилиндрическом корпусе непосредственно на самом тросе, и его наконечник склонен со временем трескаться и отламываться под воздействием внутренней достаточно тугой пружины и дополнительно сжимающих ее интенсивных движений педали. Продается пластиковая деталь только в сборе с тросом, и весьма недешева даже на разборках, где отлично знают о ее востребованности. Про цену новой и говорить страшно – для пожилого автомобиля никто ее в здравом уме не купит. Поэтому приходится снимать размеры оригинала и думать, как усилить или армировать деталь, чтобы изготовить клон, способный его заменить…
Впрочем, тех, кто обрадовался и размечтался, что уже завтра выпишет себе с Али принтер и наляпает на нем пол-машины, стоить слегка отрезвить… Полезность 3D-печати сложно переоценить в ряде случаев, но, к сожалению, нужно констатировать, что нынешний уровень развития индустрии принтеров и расходных материалов (во всяком случае, бюджетного сегмента) не позволяет «просто взять и напечатать» (с).
Рассчитывать на то, что модели всех нужных деталей вы найдете и скачаете в интернете, не стоит. Всякая экзотика (а редкие и неходовые детальки немолодых машин – это чистой воды экзотика) там, как правило, не встречается либо (гораздо реже!) продается за деньги. Поэтому вам в обязательном порядке придется осваивать рисование в программах трехмерного моделирования, а также владение штангенциркулем и микрометром. Важны также общие технические навыки, позволяющие разбираться в свойствах материалов и понимать: что можно сделать из пластиков с ограниченной прочностью, а что нельзя…
Плюс, несмотря на то, что по применению 3D-принтеров в сообществе любителей уже наработан достаточно большой опыт, практику реальной печати вам все равно придется «нащупывать» опытом, проходя по собственным граблям и ошибкам. Устранение огрехов сборки конкретных китайских моделей принтеров, настройки температурных режимов, умение разбираться в особенностях адгезии и усадки конкретных типов нити-филамента (которые могут различаться по качеству от партии к партии даже у одного бренда) и многое другое. 3D-принтер это не «нажми на кнопку – получишь результат!» (с), а большое и увлекательное хобби, и чтобы он помог вам в том числе и в гаражных делах, придется потратить немало времени на его освоение.
Источник: www.kolesa.ru
Для чего нужен 3д-принтер
Еще недавно сама мысль о том, чтобы печатать на домашнем принтере объемные предметы, была чем-то из области фантастики. А сегодня 3D-принтеры и сканеры из диковинок превращаются в обычные бытовые приборы. Появляются все новые модели: более компактные, лучше адаптированные для домашнего использования.
Если вам еще никогда не приходилось иметь дела с 3D-принтерами, вы наверняка считаете их всего лишь дорогой игрушкой. Мы на собственном опыте убедились, что это не так: новые технологии способны упростить решение многих насущных задач, не говоря о том, какой простор для фантазии они открывают! Позвольте продемонстрировать вам возможности 3D-печати.
Сначала немного терминологии.

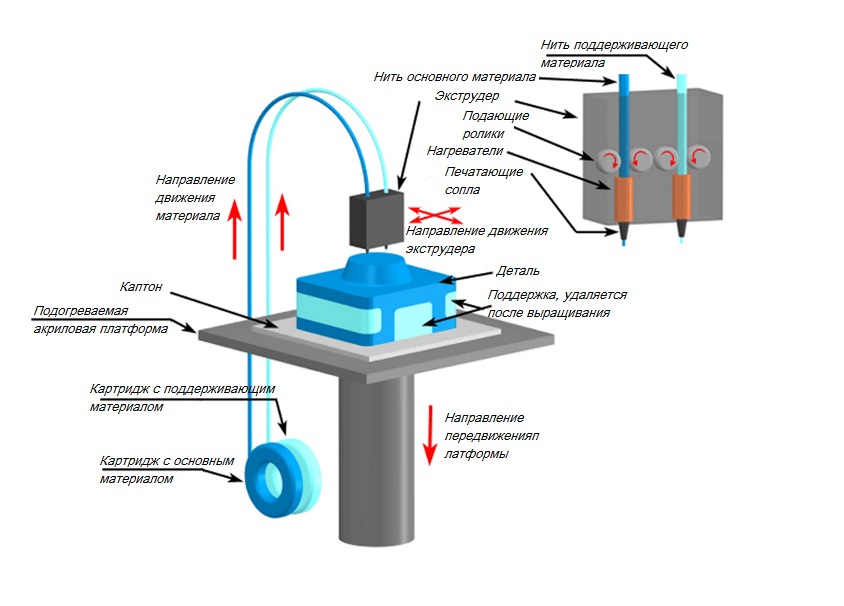

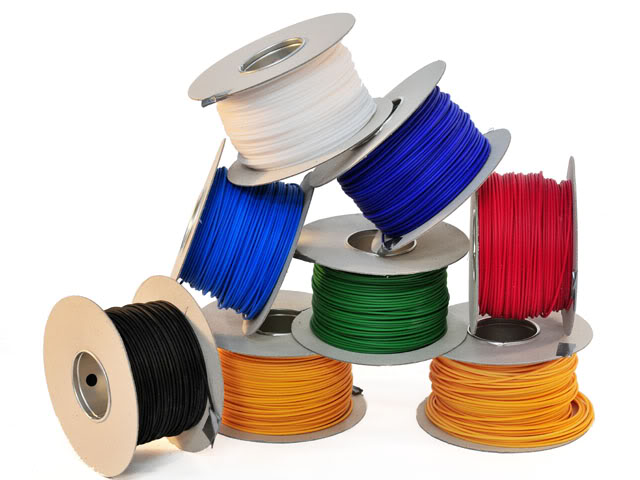

Пожалуй, самая распространенная технология 3D-печати – это изобретенная еще в 1980-х годах FDM, то есть послойная печать расплавленным материалом (чаще всего пластиком).
Тончайшая нить жидкого пластика подается через головку экструдера на специальную рабочую платформу, где остывает и затвердевает. Слой готов. Платформа опускается на толщину одного слоя – как правило, 50–100 микрон (т.е. 0,05–0,1 мм!) – и все повторяется снова, пока трехмерная модель не будет выстроена до конца. Чтобы процесс печати шел быстрее, принтер снабжен вентиляторами для обдува модели.
Для печати объектов со сложной геометрией 3D-принтеры автоматически строят специальные поддержки. Многие из них, например, Leapfrog Creatr с двумя экструдерами способны печатать пластиком двух разных видов, используя для поддержек пластик PVA, который растворяется в воде. Это избавляет от необходимости вручную отделять поддержки от готового изделия — просто замачиваем его в воде – и порядок! Именно по такому принципу работает большинство современных домашних и офисных 3D-принтеров.
Как FDM-технология остается актуальной столько лет, и почему мы рассказываем вам именно о ней? Секрет ее успеха прост – она позволяет быстро и с высоким разрешением печатать прочные объемные предметы любой формы.
Например, мы в 3Dprint54 печатаем:
• пластиковые запчасти для бытовых приборов, в том числе, подвижные, состоящие из нескольких частей;
• аксессуары и детали для современных гаджетов (чехлы для мобильных, кнопки для клавиатуры, оригинальные крепления и зажимы для гаджетов);

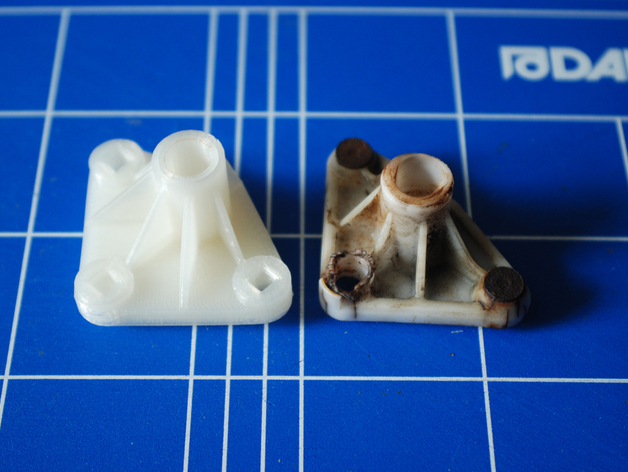

• автозапчасти (переходники, штуцеры, шестеренки, декоративные накладки, кронштейны, колпачки для автомобильных дисков, шильдики…);

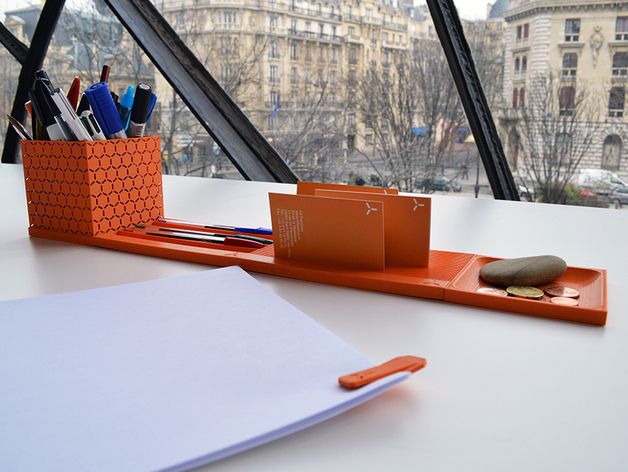

• бытовые мелочи (крепежи для полок, крючки-вешалки…);
• аксессуары и подарки (оправы для очков, брелоки, бижутерию…);

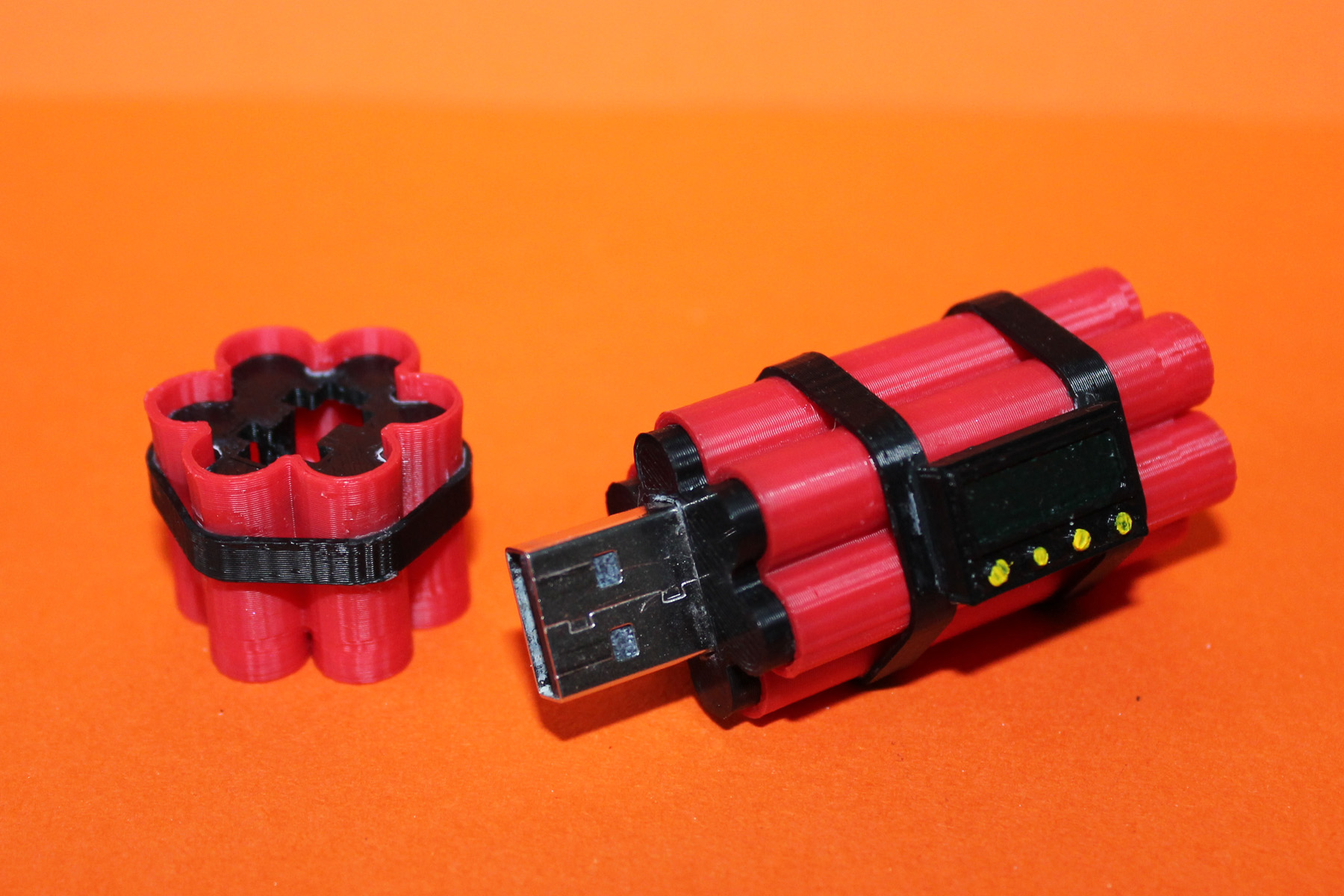

• бизнес-сувениры с персонализацией (флешки, ручки, бейджи, фирменные эмблемы…).
Этот список далеко не полон! А ведь есть еще сканеры, с помощью которых легко создавать копии трехмерных предметов: от пуговицы до расчески и от одежной вешалки до садовой лейки.
Основной плюс 3D-печати и сканирования в том, что любой желающий может практически любую нужную ему вещь или деталь сделать самостоятельно, не выходя из дома – не нужно искать ее в магазинах, ждать доставки…
Чуть подробнее о том, кому и чем может быть полезен 3D-принтер.
Как и большинство технических новинок, изначально 3D-принтеры были рассчитаны на крупные и средние производства: фабрики, заводы, научно-исследовательские центры… Отсюда – громоздкие размеры и кусачая цена. Но сегодня 3D-технологии все более востребованы частными покупателями и малым бизнесом и переориентируются на них. То есть, на нас.
Главное назначение 3D-принтеров вовсе не развлечения, а работа и учеба. Если вы архитектор или дизайнер (либо учитесь на архитектора или дизайнера), 3D-принтер позволит вам изготавливать наглядные модели и макеты в точности соответствующие заданным вами параметрам.

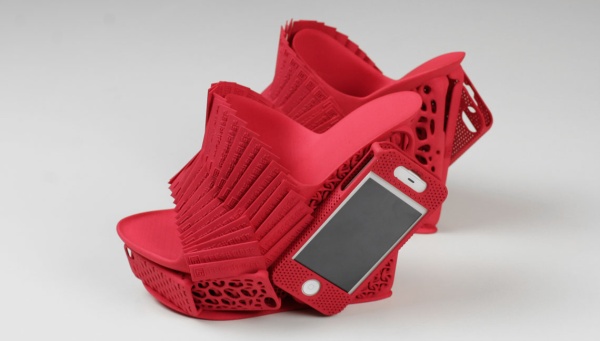

Художники оценят удобство изготовления уникальных объектов для инсталляций, мастера-кукольники – кукол и аксессуаров для них, модельеры – простоту изготовления отдельных частей одежды и обуви, аксессуаров или даже костюмов целиком.
А мультипликаторы откроют для себя новые возможности работы с технологией стоп-моушен.

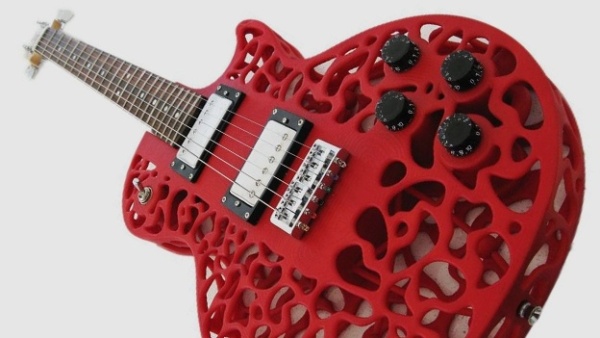

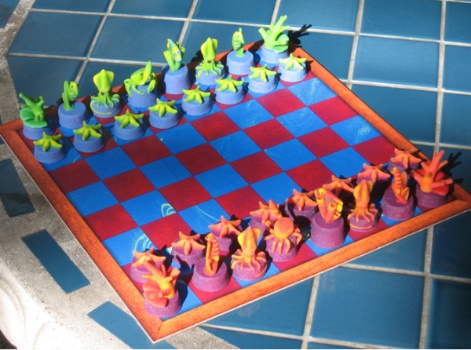

Для этих же целей 3D-принтеры с успехом могут использовать и непрофессионалы – люди с творческими хобби. Простор для использования 3D-печати в мире хобби огромный: поклонники кино, анимэ, компьютерных игр, коллекционеры и любители моделирования могут печатать фигурки любимых героев, детали авиамоделей для сборки и многое другое. Современные 3D-принтеры позволяют печатать объекты в двух и даже в трех цветах. И, конечно, напечатанные модели можно при желании раскрашивать в ручную.

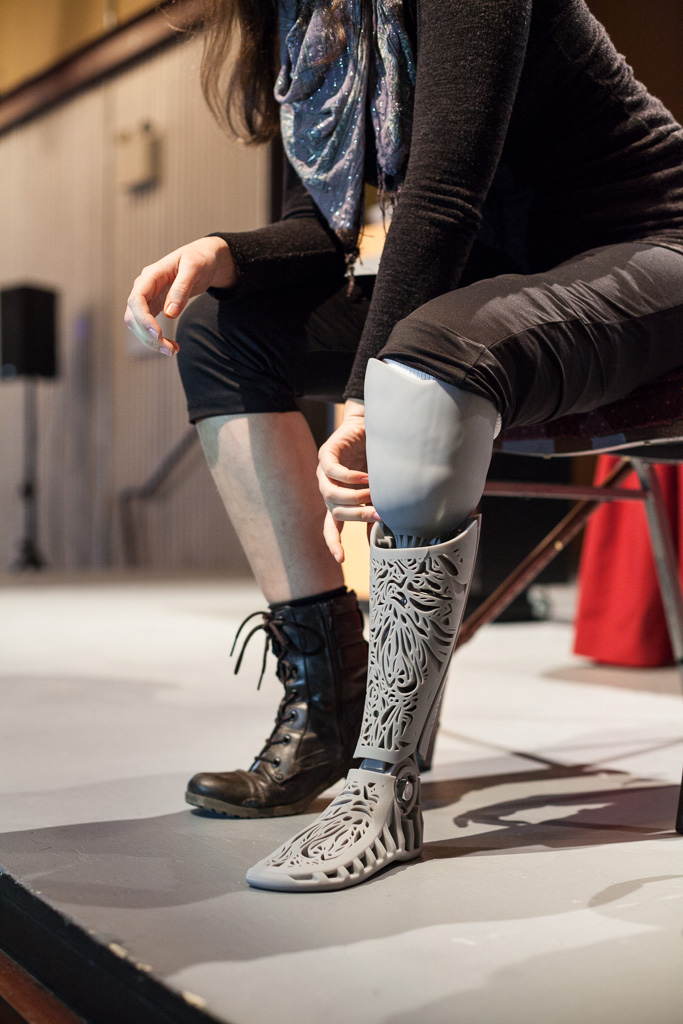

Вышесказанное не означает, что 3D-печать находит применение лишь в искусстве. Все более широко ее используют в медицине, причем, не только врачи, но и сами пациенты. С помощью 3D-принтеров по всему миру уже сейчас печатают протезы рук и ног для взрослых и детей.
Напечатать протез зачастую гораздо дешевле, чем приобрести «традиционный» вариант, не говоря о том, что пациент может идеально приспособить его под свои нужды и вкусы, продумать внешний вид… Кто сказал, что протез не может быть красивым?
Оборудование для 3D-печати и сканирования
– перспективное вложение для любого бизнеса от крупного промышленного производства автомобилей до маленькой рекламной фирмы или магазинчика эксклюзивных сувениров, музыкальных инструментов… Для крупных производств новые технологии – способ сэкономить на создании мастер-моделей. Новый продукт, будь то ваза или гоночный болид, не придется изготавливать вручную: достаточно напечатать 3D-модель, дающую полное представление о будущем объекте. Что же до мелкосерийного производства, скажем, рекламной продукции, то его, имея 3D-принтер, легко наладить прямо на дому.
3D-принтер – отличное подспорье для студентов самых разных специальностей, а также ученых и преподавателей ВУЗов.
Ведь он позволяет создавать наглядные модели чего угодно – от молекулы ДНК до многоэтажных зданий. Да и сами технологии 3D-печати – интереснейшее поле для изучения и новых разработок. К сожалению, до появления 3D-принтеров в каждой университетской библиотеке пока еще далеко. Но уже сегодня группа студентов вполне может позволить себе вскладчину приобрести такой принтер для совместного проекта.
Возможности 3D-печати по достоинству оценят и родители школьников (да и дошкольников тоже): такая техника дома или в классе поможет разнообразить учебный процесс, сделав по-настоящему увлекательным, например, процесс освоения устного счета, и, конечно, позволит детям с ранних лет осваивать новые технологии и работу с компьютером. Приятный бонус – возможность самому вместе с ребенком чинить сломанные и создавать новые игрушки.

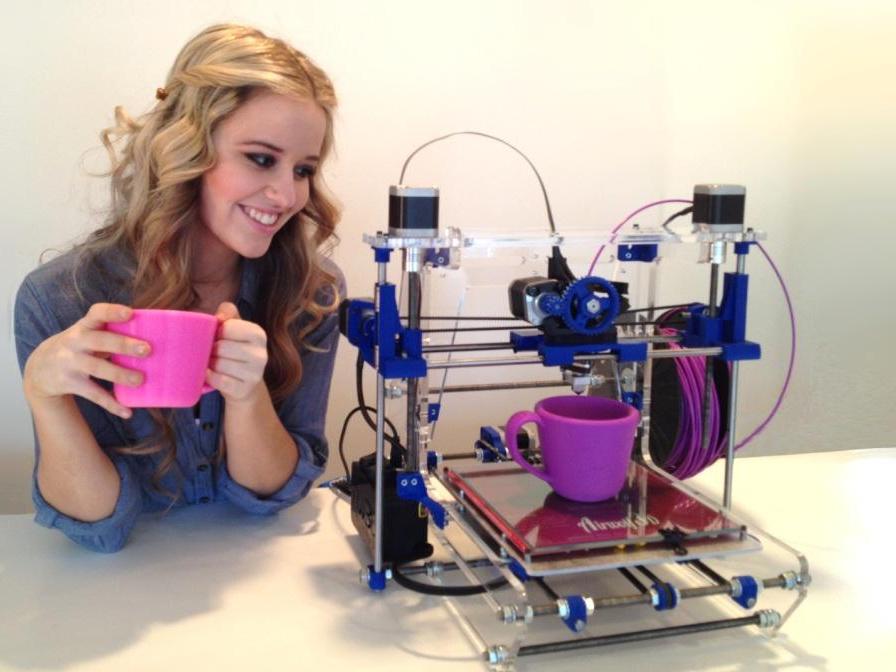

Ну, и, наконец, практически безграничные возможности применения 3D-принтеров в быту делают их идеальными помощниками для мастеров на все руки, которые сами занимаются ремонтом мебели, бытовой техники или своего автомобиля, сами изготавливают формы для отливки металлических или пластиковых деталей…
3D-принтеры, работающие по технологии FDM, делают и ведущие зарубежные, и российские производители. Отдав предпочтение первым вы гарантированно приобретаете качественную технику, протестированную и готовую к работе. А поддержав отечественного производителя, добавляете к этим плюсам еще два: простоту гарантийного обслуживания (не придется ждать запчастей из-за рубежа) и оптимальную цену (ведь у отечественного продукта меньше расходы на транспортировку, и он не стоит на таможне).
А выбор поистине огромен! Мы можем порекомендовать вам быстрый и надежный голландский Ultimaker 2, передовой американский MakerBot Replicator 5 GEN, универсальный PrintBox3D One российского производства… Большинство домашних 3D-принтеров рассчитаны как на профессиональных, так и на начинающих пользователей и потому просты в управлении.
Так мы и подошли к одном из ключевых вопросов – цене.
Цены на большинство моделей 3D-принтеров колеблются в районе 100 тысяч рублей. Немало. Но деньги, потраченные на устройство с лихвой окупаются в процессе эксплуатации. Достаточно сказать, что картриджи для 3D-принтеров – нити пластика ABS, PLA, HIPS, нейлоновая нить и ряд других материалов – стоят около 1 рубля за грамм. Таким образом, изделие весом 10–15 граммов, скажем, чехол для iPhone, обойдется вам в 10–15 рублей.

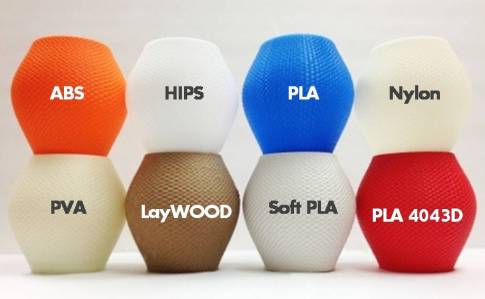

Картриджи можно не покупать вовсе, а делать самим. Вы же пьете молоко из пластиковых бутылок? Для печати годятся любые пластики с температурой плавления до 280 °С, а превратить в домашних условиях пластиковые отходы в нить-картридж для печати помогает специальное оборудование, которое, к слову, стоит в разы дешевле 3D-принтера. И экономия, и экологии на пользу!
Так что, согласитесь, выгоднее напечатать чехол для смартфона, чем купить его в магазине. Не говоря уже о том, что с помощью 3D-печати вы можете получать уникальные вещи любой формы, с любым рисунком…
Достаточно создать 3D-модель в специальной программе (чаще всего ПО с русскоязычным интерфейсом бесплатно прилагается к принтеру, в противном случае его легко бесплатно скачать из интернета) и отправить задание на печать. Программы для 3D-моделирования уже сейчас рассчитаны на широкую аудиторию, а разработчики продолжают создавать более удобные упрощенные версии.
Можно и вовсе ничего не создавать самому, а воспользоваться одной из многочисленных бесплатных моделей, выложенных в интернете в открытых или платных базах данных например, www.thingiverse.com. Количество таких моделей уже сегодня исчисляется десятками, если не сотнями, тысяч и растет даже не ежедневно, а ежечасно. Ведь их выкладывают в интернет и обычные пользователи и производители всевозможных гаджетов, предметов декора…

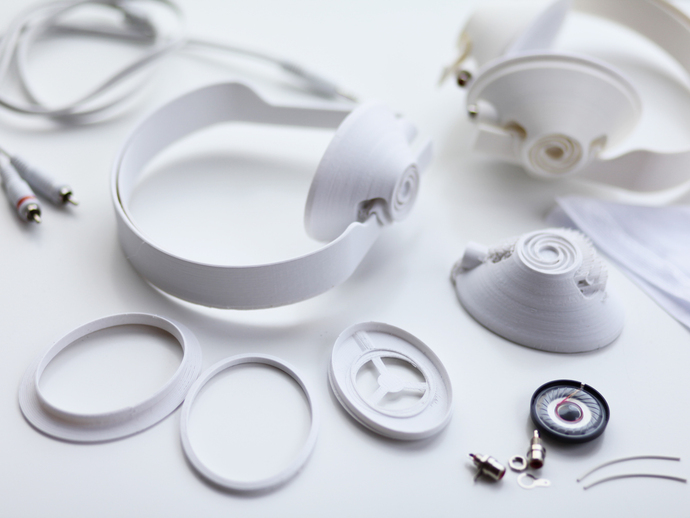

Например, дизайнеры Teague Labs еще в 2012 году придумали и выложили на своем сайте 3D-модель наушников под названием 13:30. Скачиваете, печатаете, наслаждаетесь любимой музыкой!
Google и Motorola пошли еще дальше: в 2015 они планируют запустить в продажу смартфон Project Ara – эдакий конструктор, состоящий из отвечающих за разные функции модулей, напечатанных на 3D-принтере. Суть идеи в том, чтобы упростить ремонт мобильных устройств и сделать их более индивидуальными. Ждем?

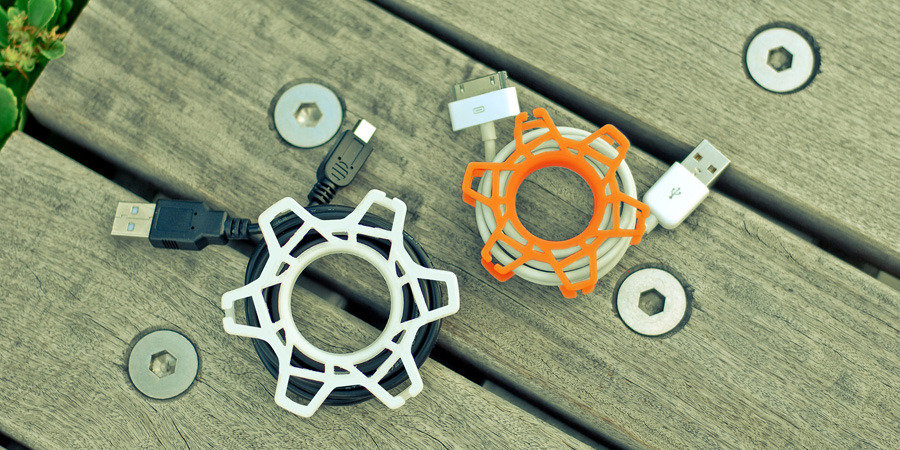

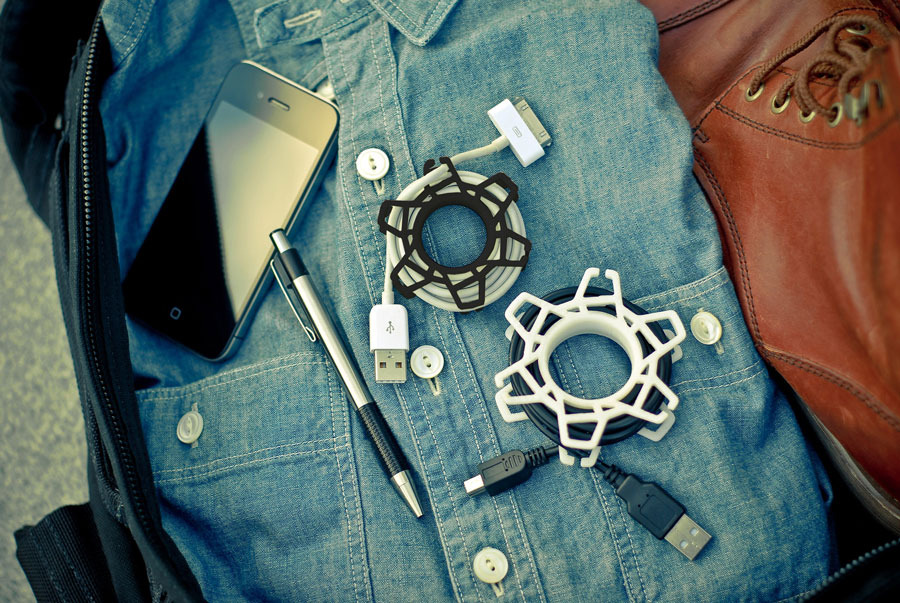

А вот, например, отличная идея, которой можно воспользоваться уже сейчас, не дожидаясь 2015 года. Если провода от наушников для плейера или USB-шнуры вечно завязываются у вас в кармане или сумке в морские узлы, намотайте их на такую вот симпатичную катушку – и никаких проблем с распутыванием «змеиного клубка»!
Как вы верно догадались, файл с моделью держателя для проводов можно скачать в интернете и распечатать на своем 3D-принтере.

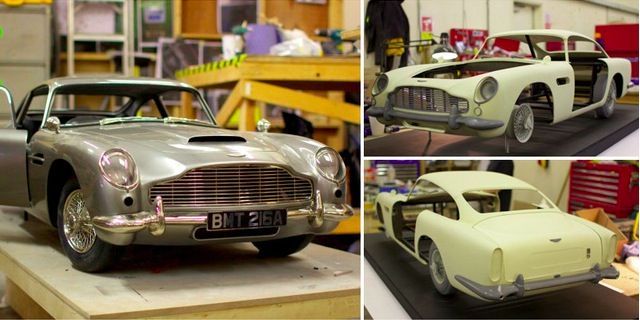

Ну и, наконец, о том, как 3D-печать облегчает жизнь мастерам на все руки. Как уже говорилось, на 3D-принтере можно печатать прототипы для последующей отливки металлических деталей и запчастей к самым разным приборам.
